[컴퓨터구조] #13. Pipeline MIPS(2)



Lec 13. Pipeline MIPS_2 (The Processor)

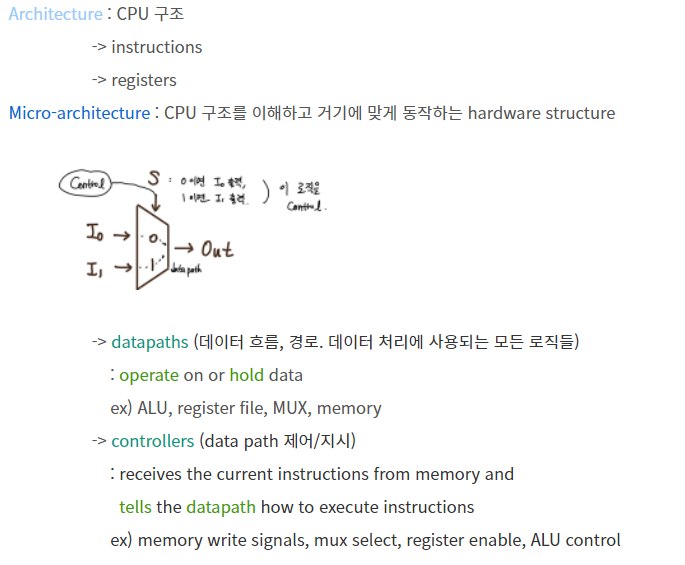

* datapaths / controllers

lec 10 참고



---



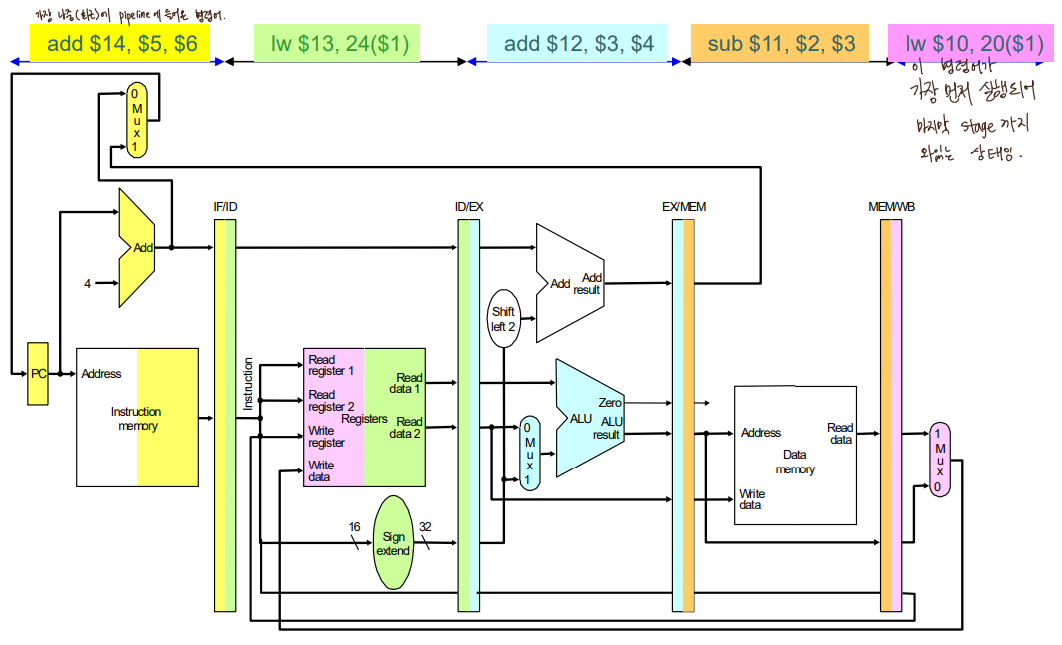

- Pipelined Datapath

  flip-flop (datapath)
   = pipeline register
   : stage 구분용. 이전 stage의 값을 기억했다가 새로운 클럭(rising edge)일 때마다 다음 stage에 넘겨줌.

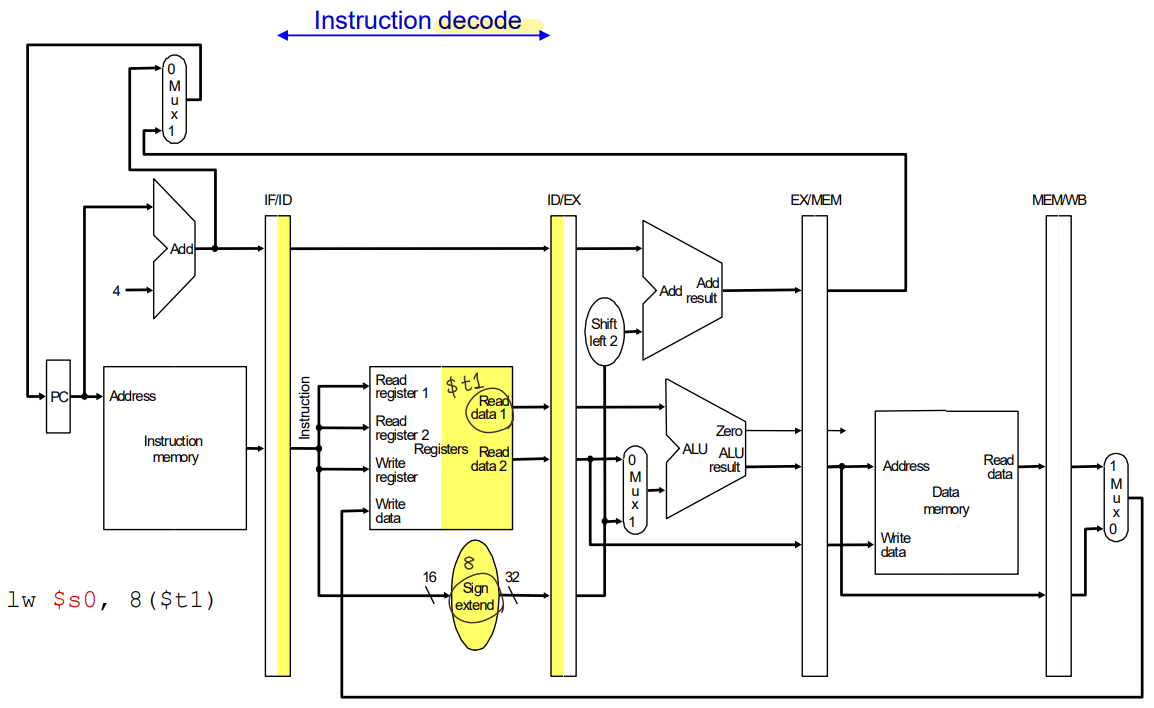

- lw

IF -> ID

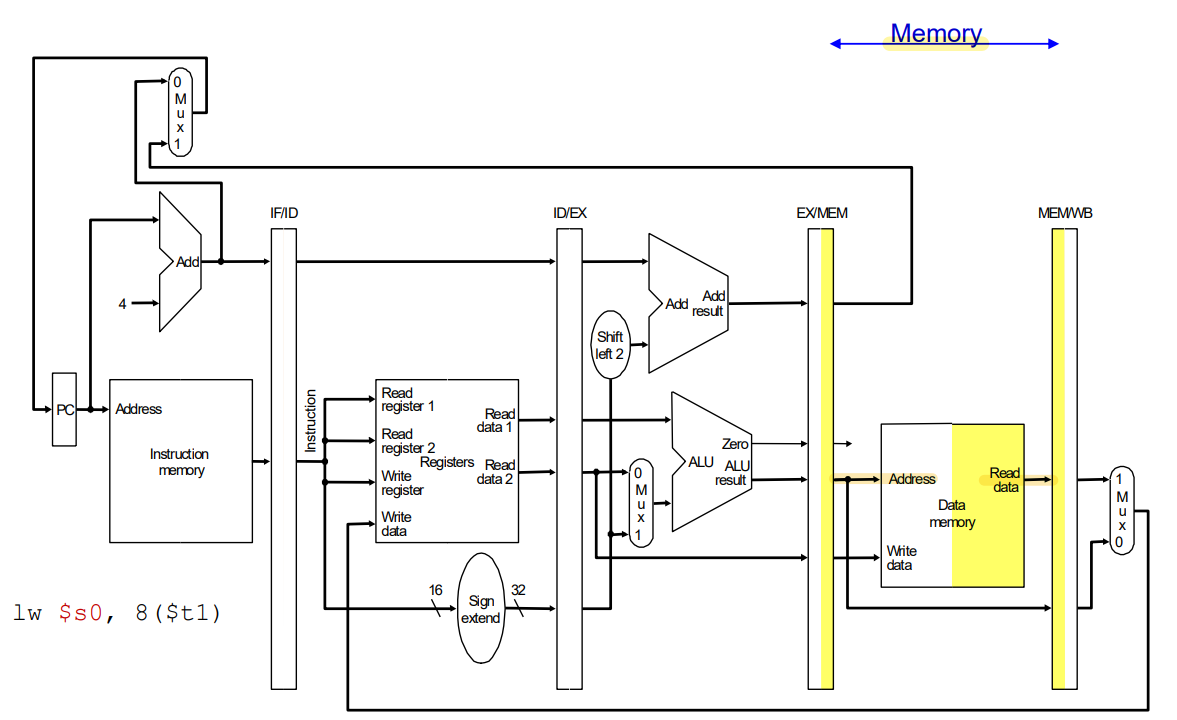

-> EX -> MEM

-> WB

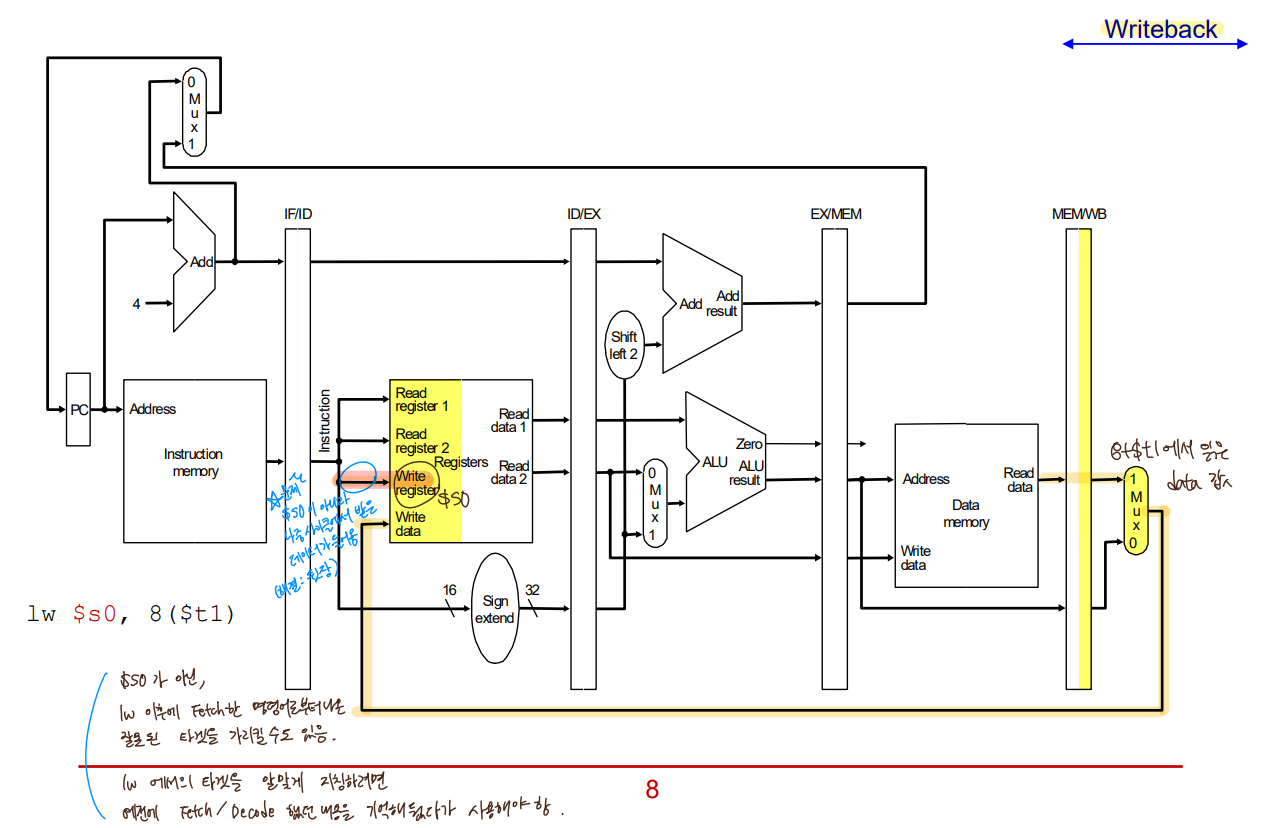

  * WB 단계에서 주의할 점) Write register를 저장해두었다가 사용해야함!

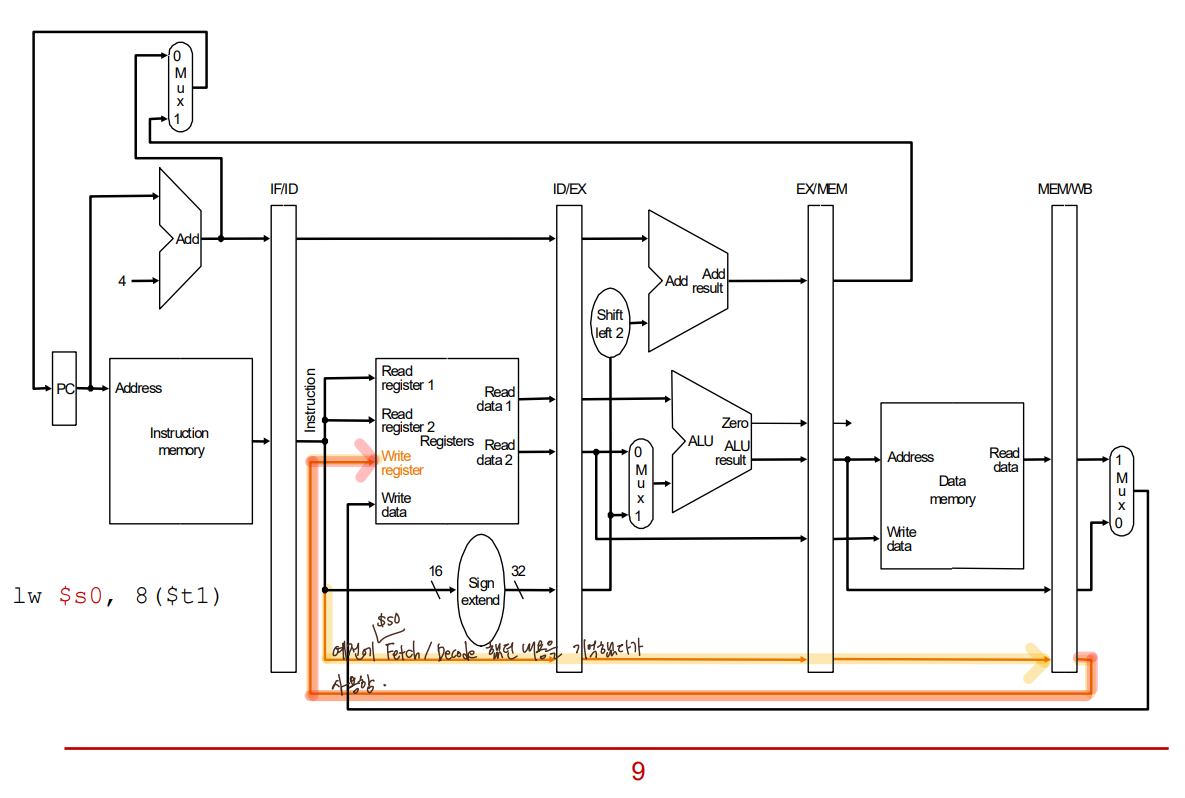

     : WB 단계에서 lw $s0, 8($t1) 명령어를 처리중인데, 그 시점에 Write register 에 접근하면
       lw 명령어 이후에 fetch한 다른 명령어로 부터 나온 타겟($s0 이 아닌 것)을 가리킬 수 도 있음.
       따라서 lw에서의 타겟을 알맞게 지칭하려면 예전에 Fetch/Decode 했던 내용을 기억해뒀다가 사용해야함.

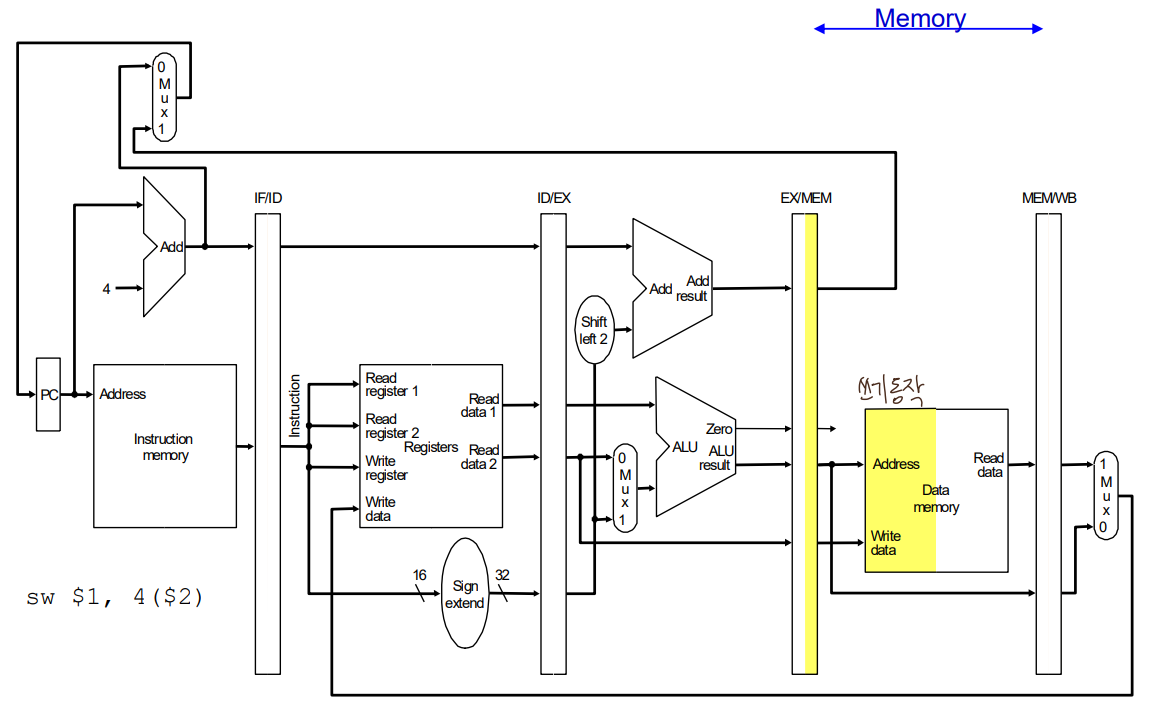

- sw





---





* Control Unit

lec 11 참고



---

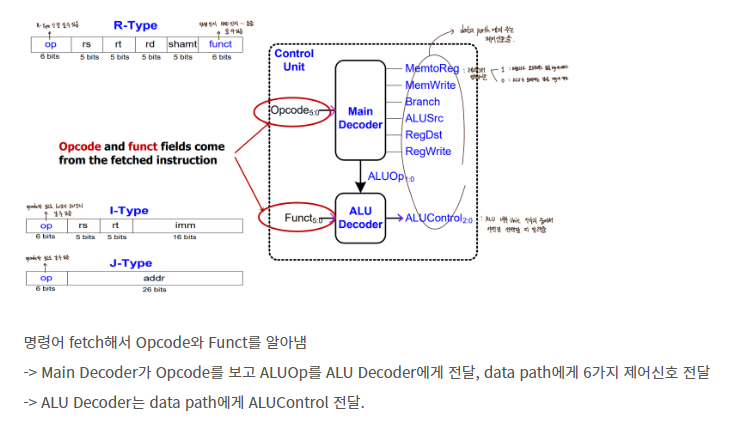

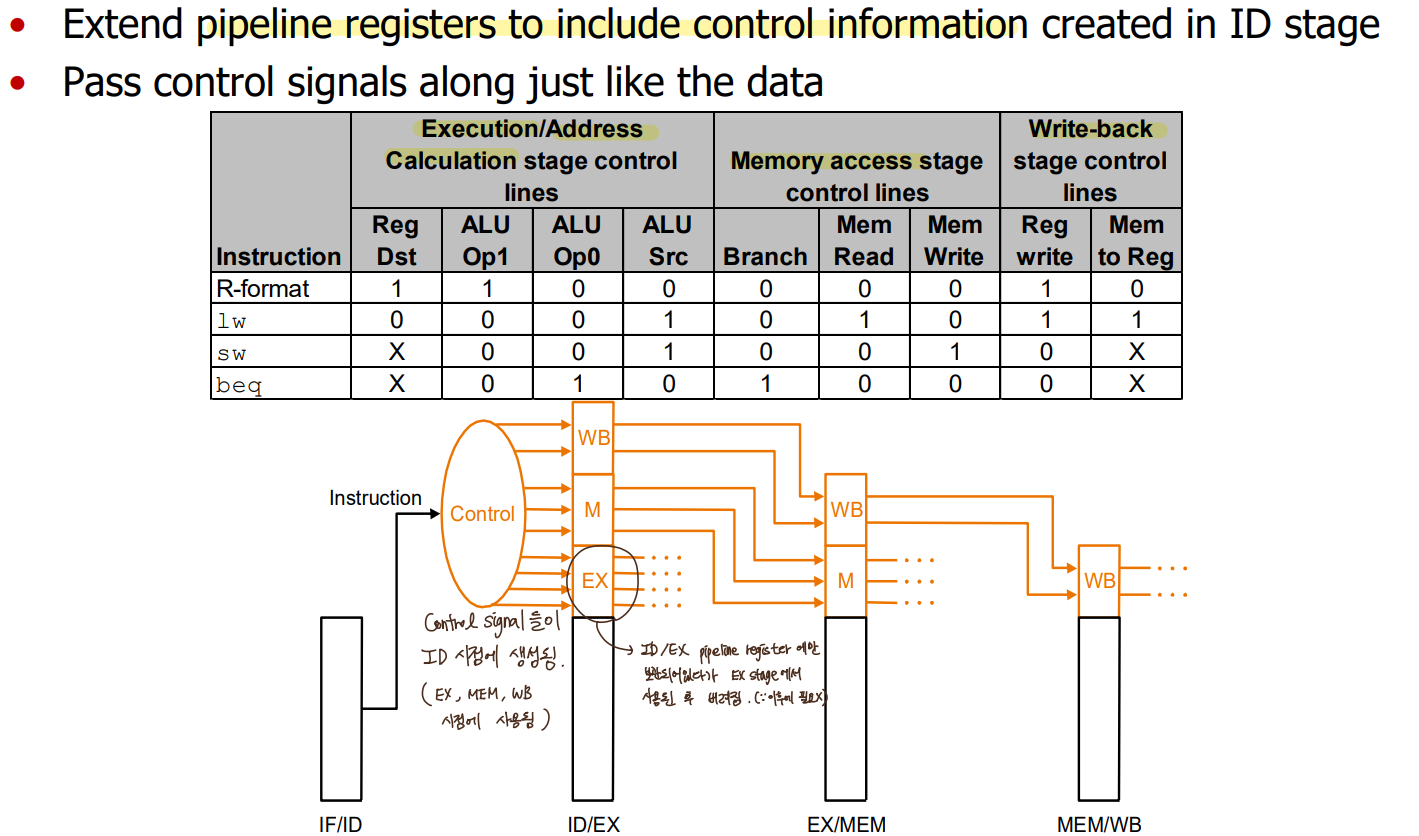

- Pipeline Control

What needs to be controlled in each stage?
-> IF : Instruction fetch, PC increment
-> ID : Instruction decode and operand fetch from register file and/or immediate
-> EX : RegDst, ALUop[1:0], ALUSrc
-> MA : Branch, MemRead, MenWrite
-> WB : MentoReg, RegWrite(WB시점에 사용, ID단계에 표기)

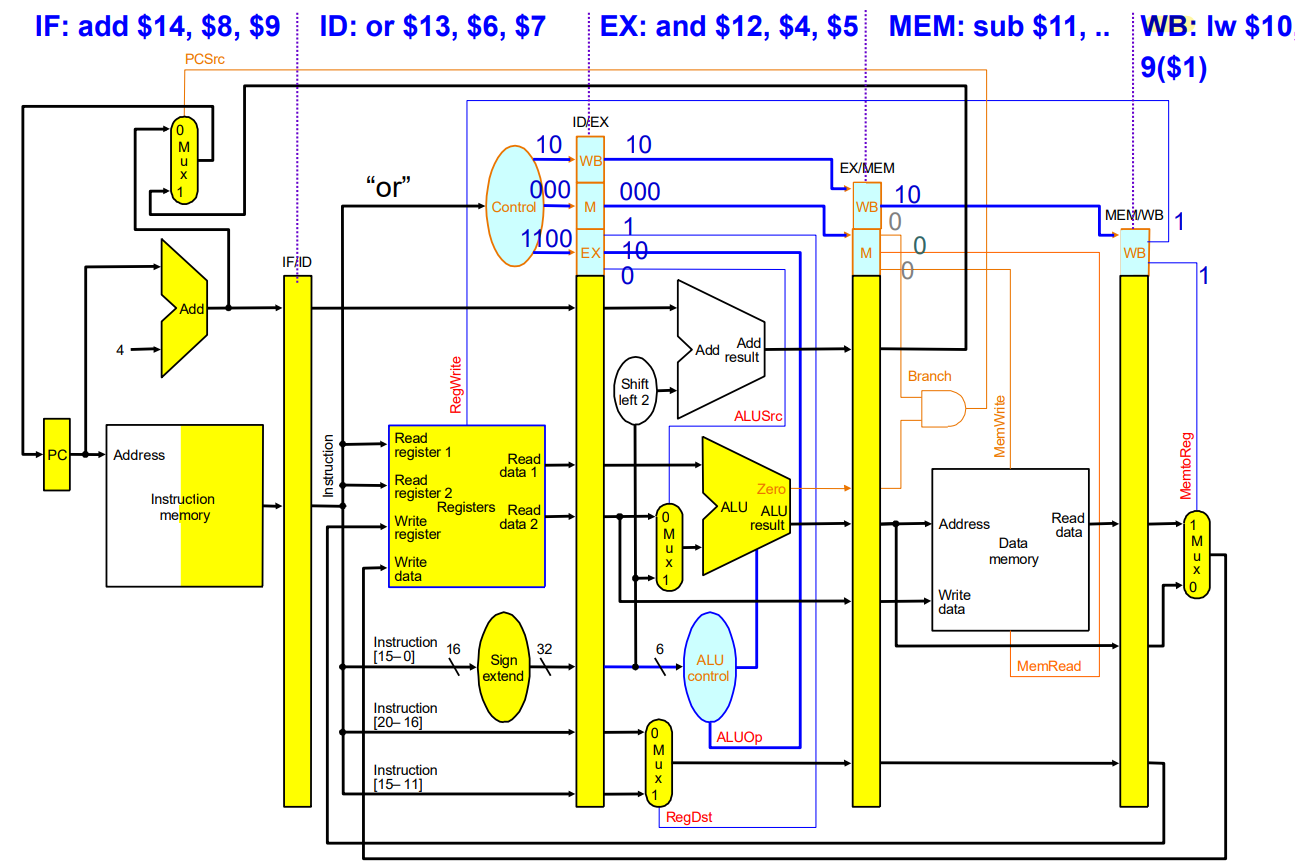

 ID 시점에 Control Signal들이 생성되고, 필요할 때까지 pipeline register에 보관되다가
 사용 후 (필요없어지면) 버려짐.





---





- Datapath with Control



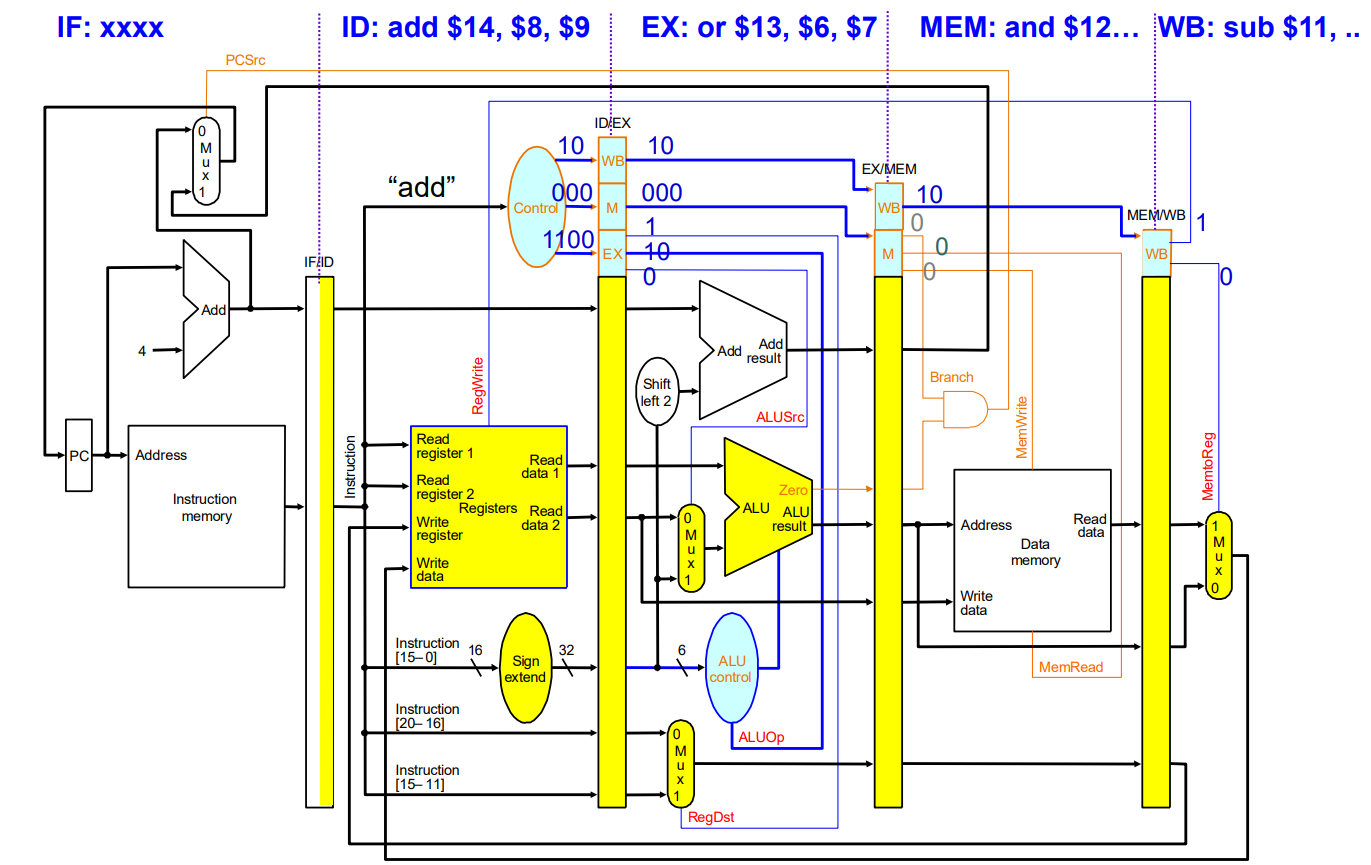

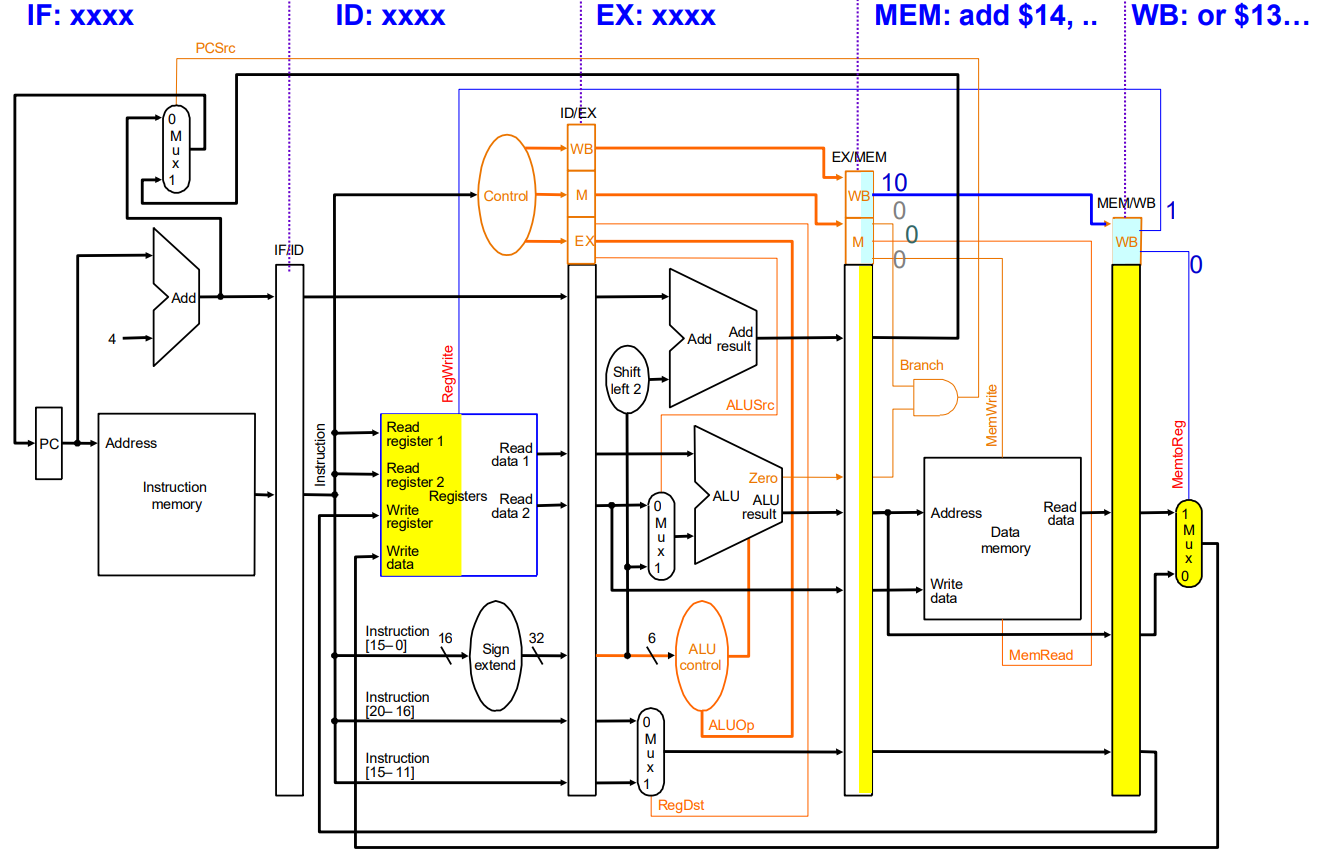

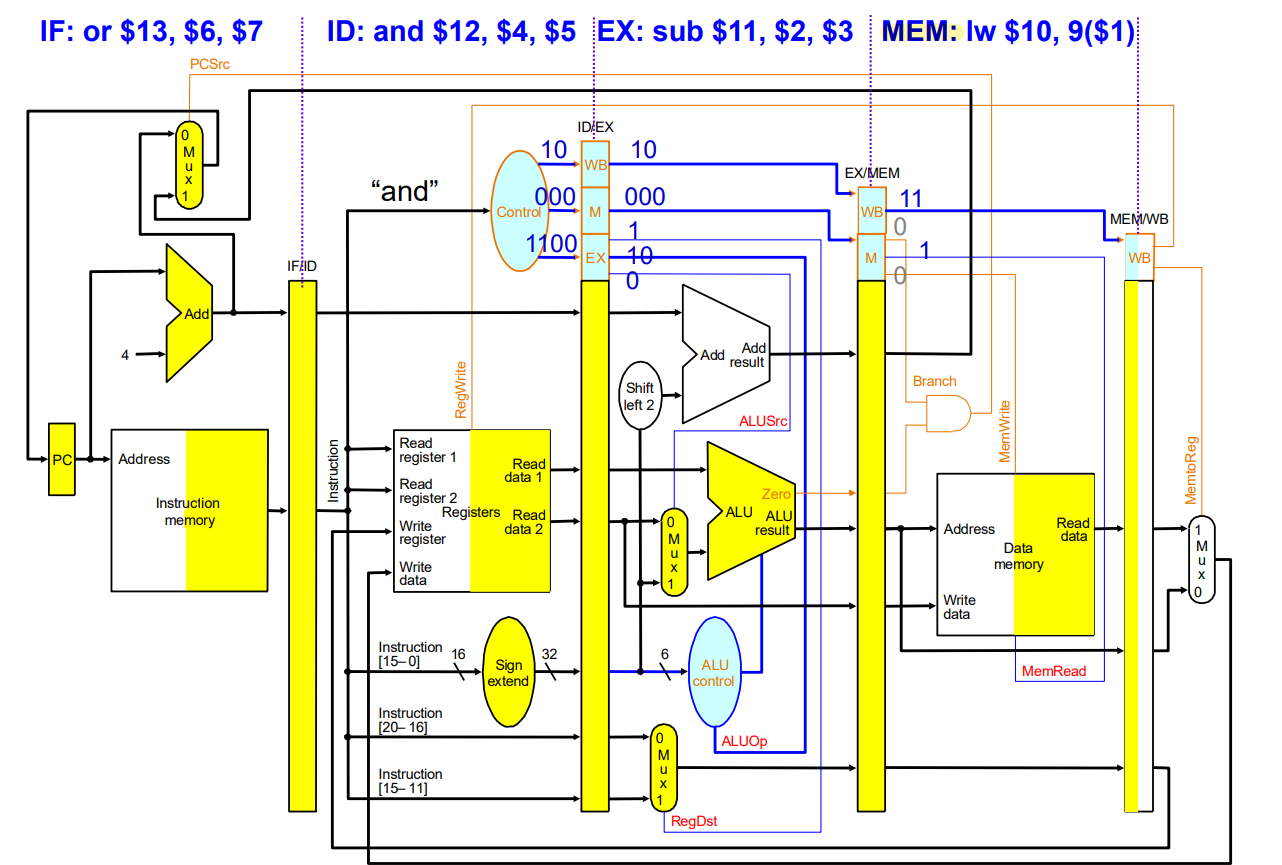

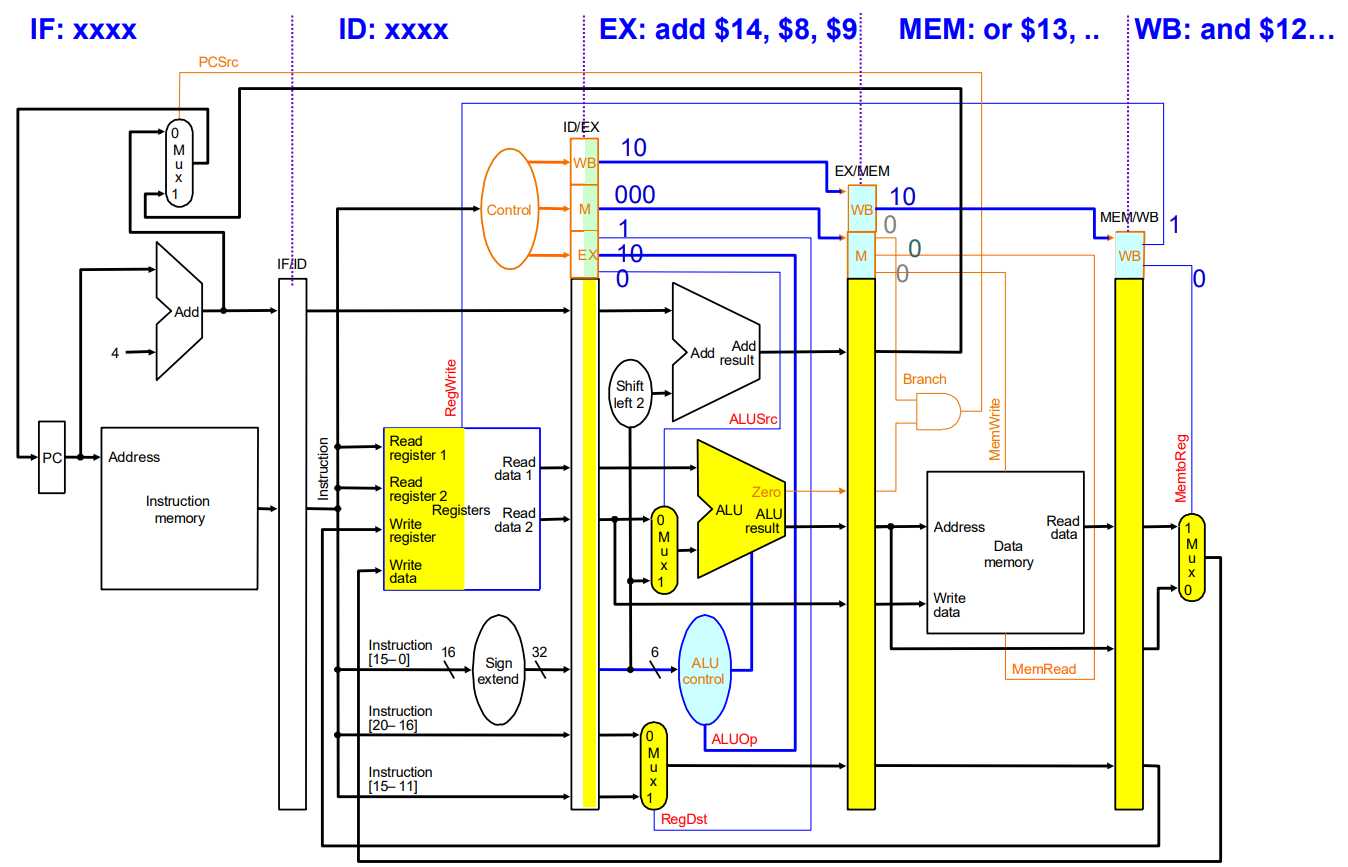

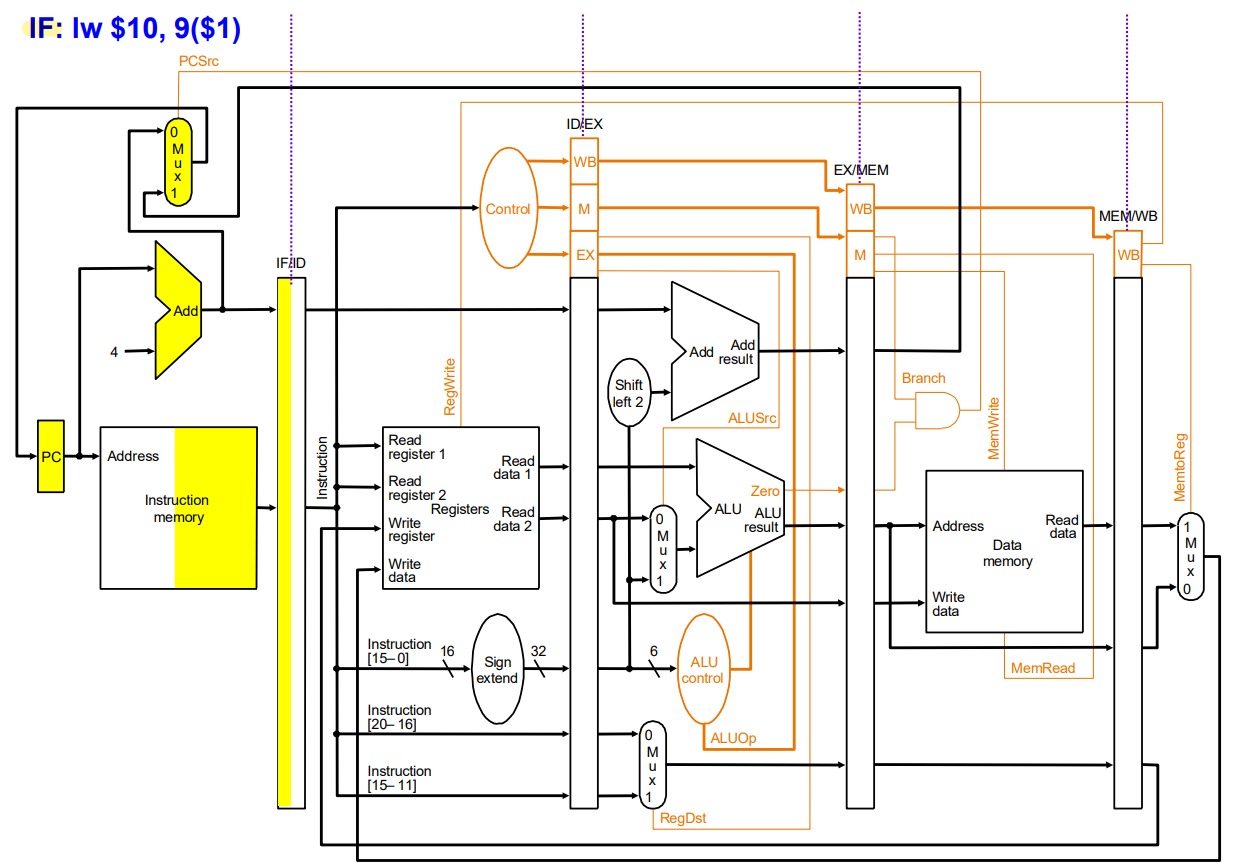

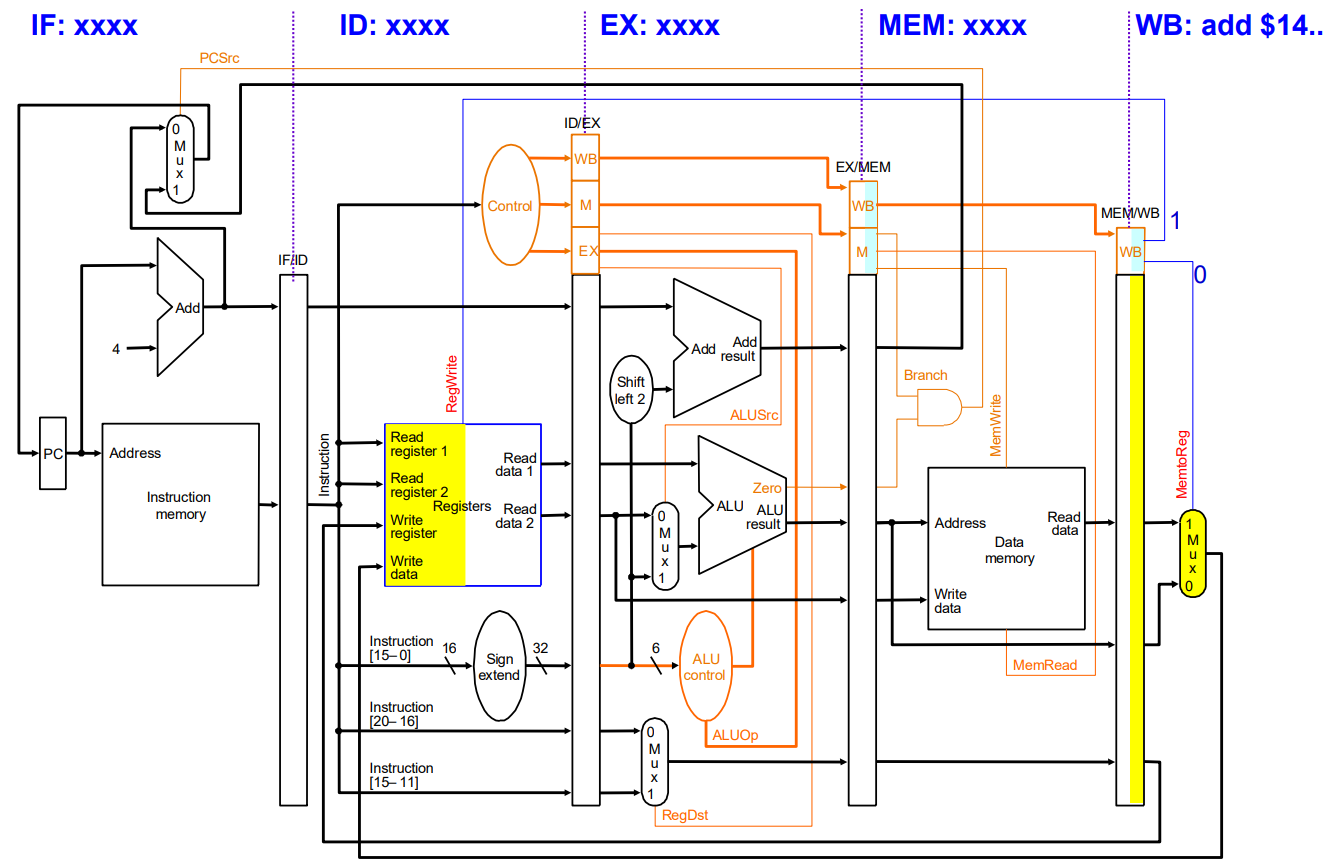

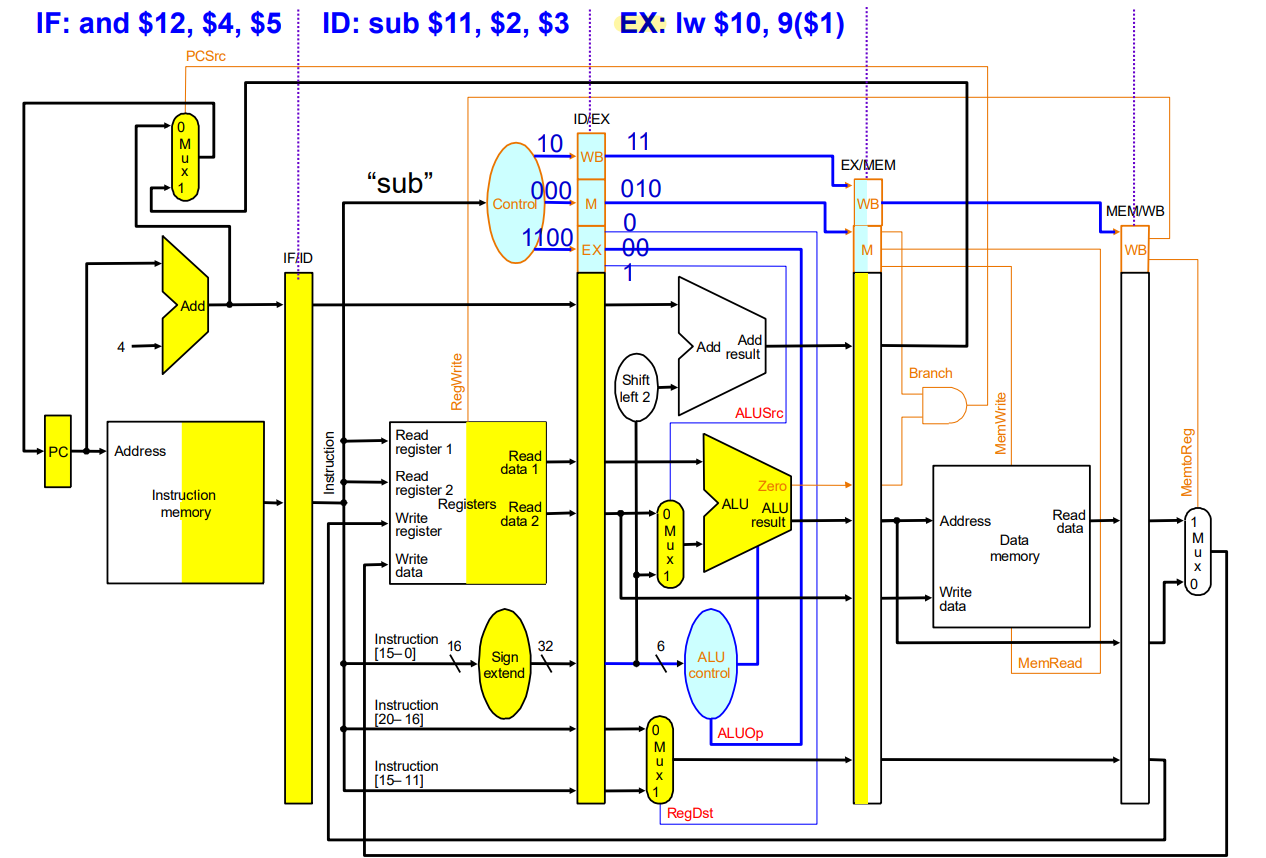

- example
