[컴퓨터구조] #14. Pipeline MIPS(3)



Lec 14. Pipeline MIPS_3 (The Processor)



- Dependencies (lec 12 참고)
  ② Data Hazards
     : 두개의 인접한 명령어 사이에 존재하는 data의 dependency로 인해 발생(데이터 의존성).
    * 해결책1 : Forwarding (or Bypassing)
    * 해결책2 : Code Scheduling to Avoid Stalls
  ③ Control Hazards
      : 조건의 참/거짓을 알아야 다음 명령어를 알 수 있음.
     * 해결책1 : Add hardware in ID stage
     * 해결책2 : Delayed Branch





---





- ② Data Hazards

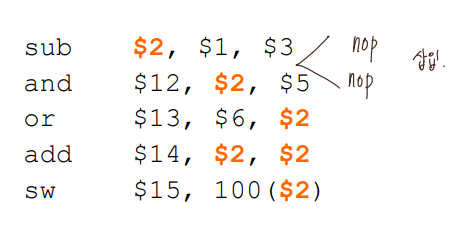

    * 해결책1 : Insert nop (0x0000_0000)

nop

                   -> 기능적으로는 문제없지만 성능적으로 2cycle 손해봄

    * 해결책2 : Code Scheduling
                   reorganize the code so that it relieves the dependencies between instructions
                   -> 항상 가능한 건 아님

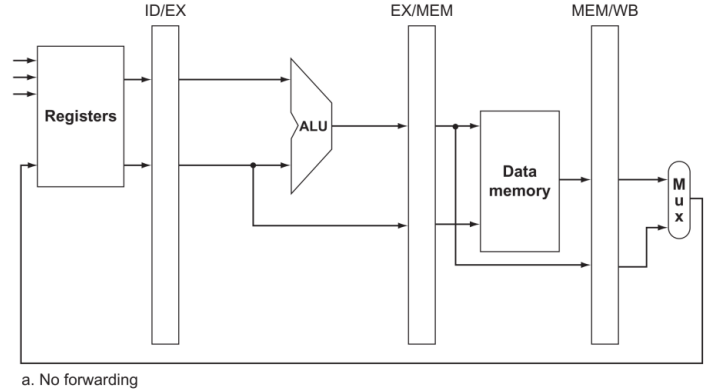

    * 해결책3 : Forwarding (or Bypassing)
                   don't wait for them to be written to the register file (use temporary results)

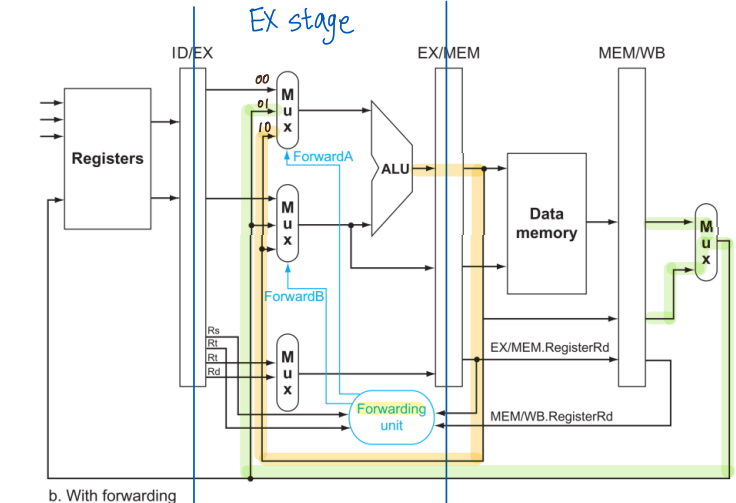

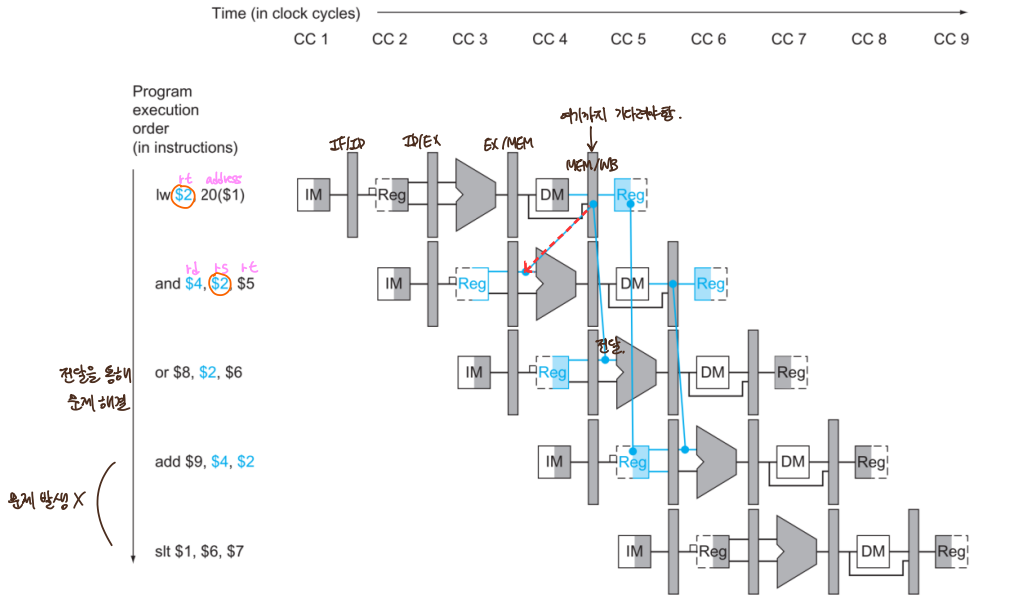

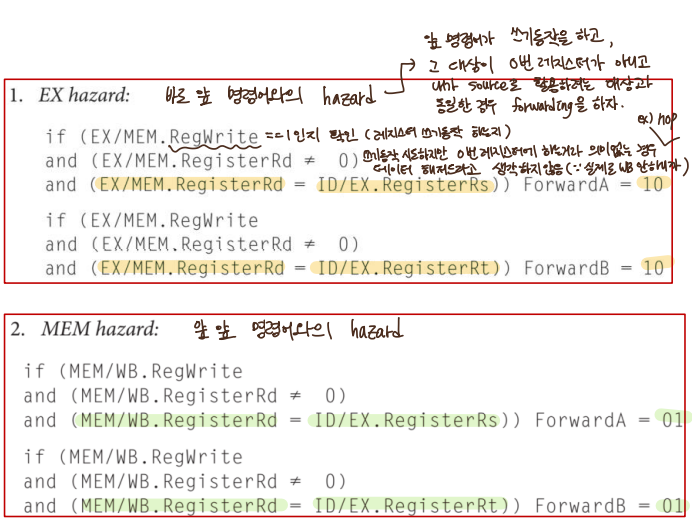

            1a,1b. 바로 앞 명령어(EX/MEM)의 Rd와 현재 명령어(ID/EX)의 Rs(or Rt)가 같다면
                     데이터 해저드 발생! => EX hazard
            2a,2b. 두개 앞 명령어(MEM/WB)의 Rd와 현재 명령어(ID/EX)의 Rs(or Rt)가 같다면
                     데이터 해저드 발생! => MEM hazard



      -> 한개 또는 두개 앞 명령어가 쓰기 동작을 하고, 그 대상이 0번 레지스터가 아니고,
          Destination이 내가 Source로 활용하려는 대상과 동일하다면
          Forwarding을 함.

      => 근데 MEM hazard 이려면 EX hazard가 아니라는 조건이 추가로 붙어야함

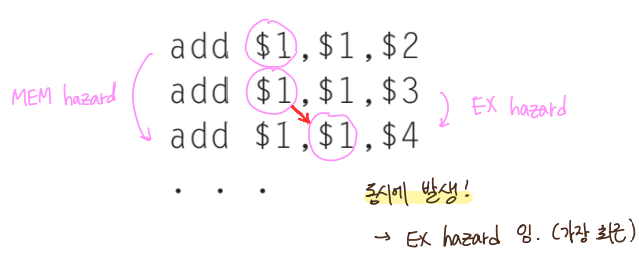

MEM hazard 조건 수정 (동그라미 친거는 등호임)





- Load-Use Case (lec 12의 data hazard 해결책2 참고)
  : Can't always forward. lw still cause a hazard

    -> hazard detection unit 이 "stall" the pipeline 해줘야함.

        1) load-use case hazard detect

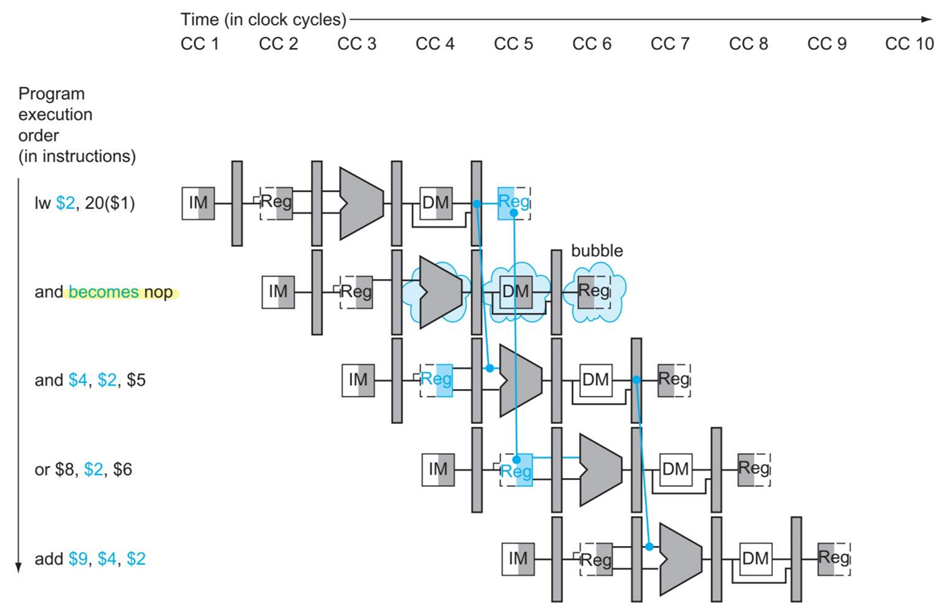

        2) decode 단계까지 가져온 명령어를 nop화(무효화)
        3) 지금 가져온 명령어부터 그 다음에 있는 모든 명령어들을 한 cycle 씩 미룸

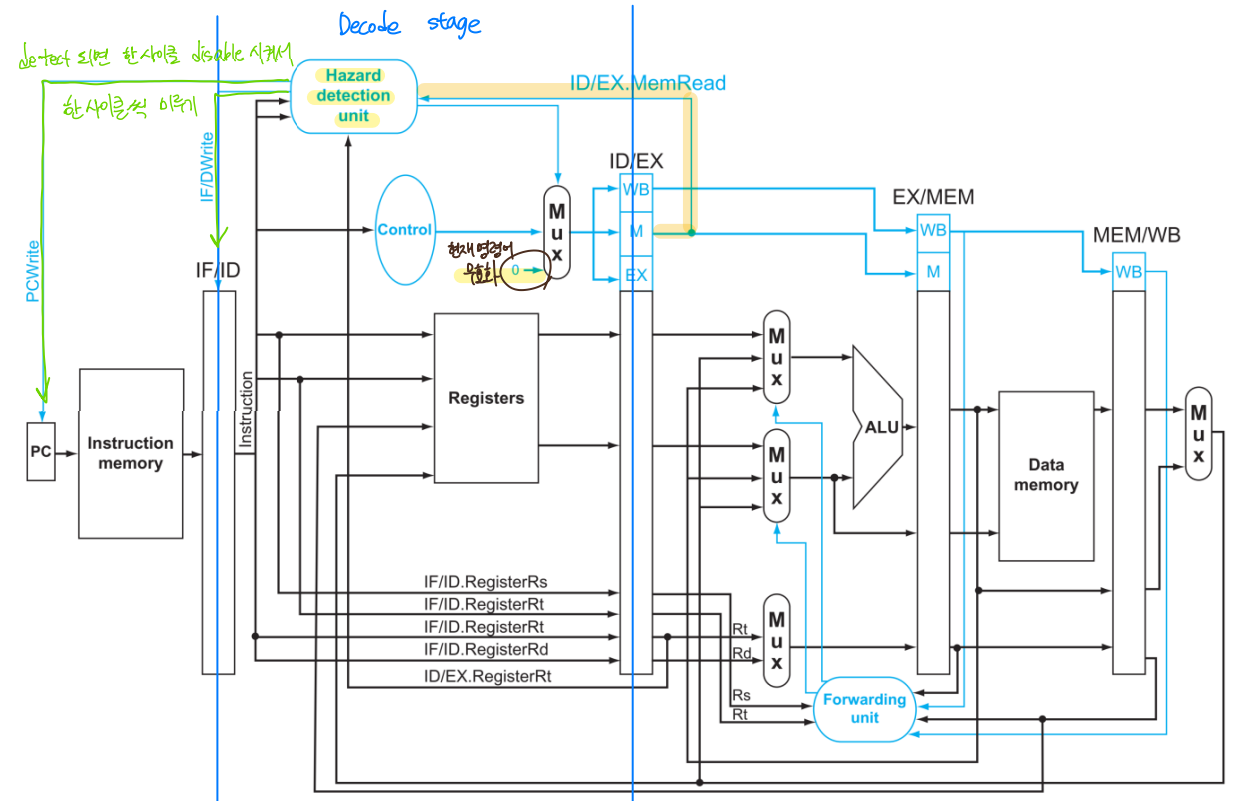

hazard detect







---





- ③ Control Hazards

    * 해결책1 : Add hardware in ID stage

    * 해결책2 : Delayed Branch

    * 해결책3 : Branch Prediction

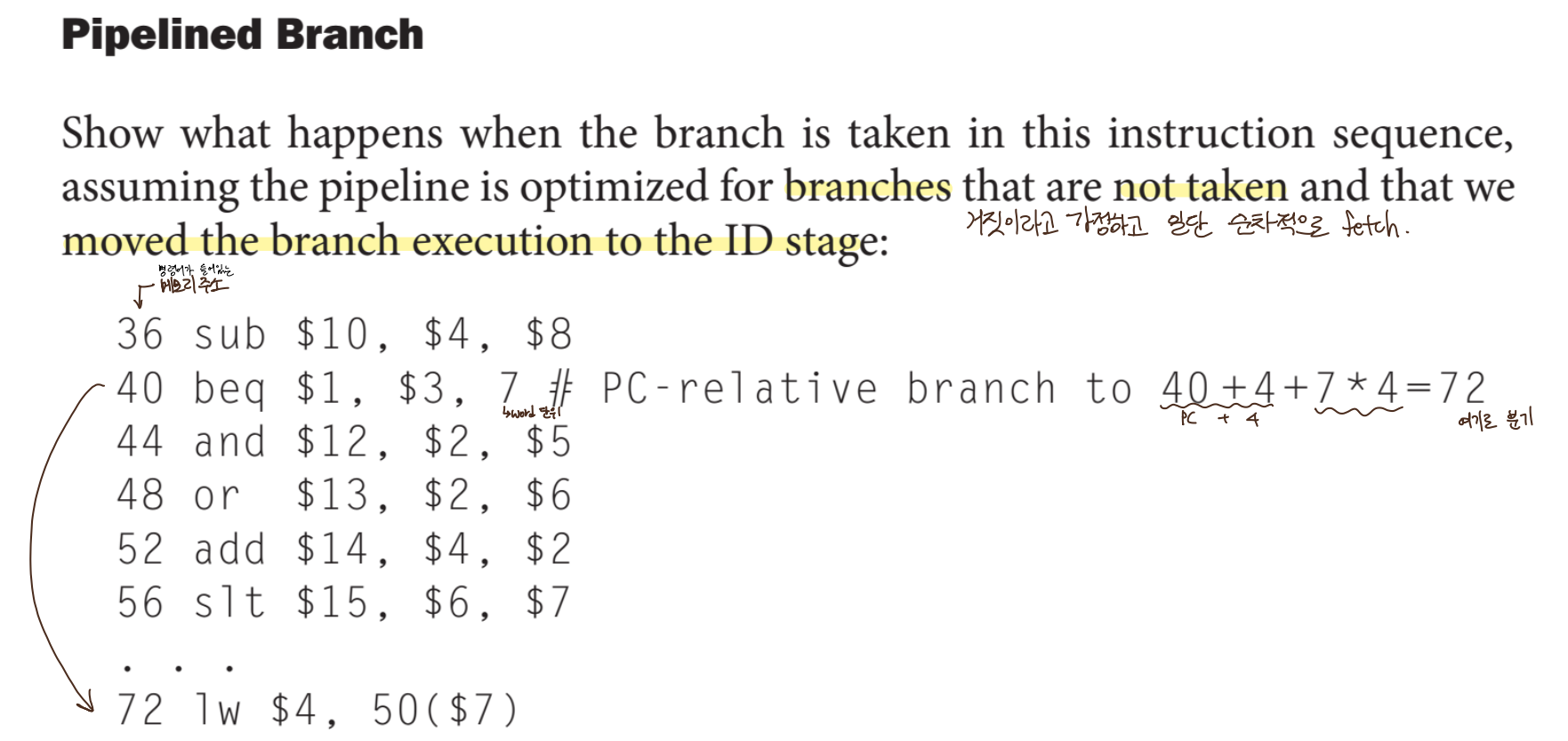

                  일단 거짓이라고 예상, 예측 틀렸으면(참이었으면) 명령어 flush

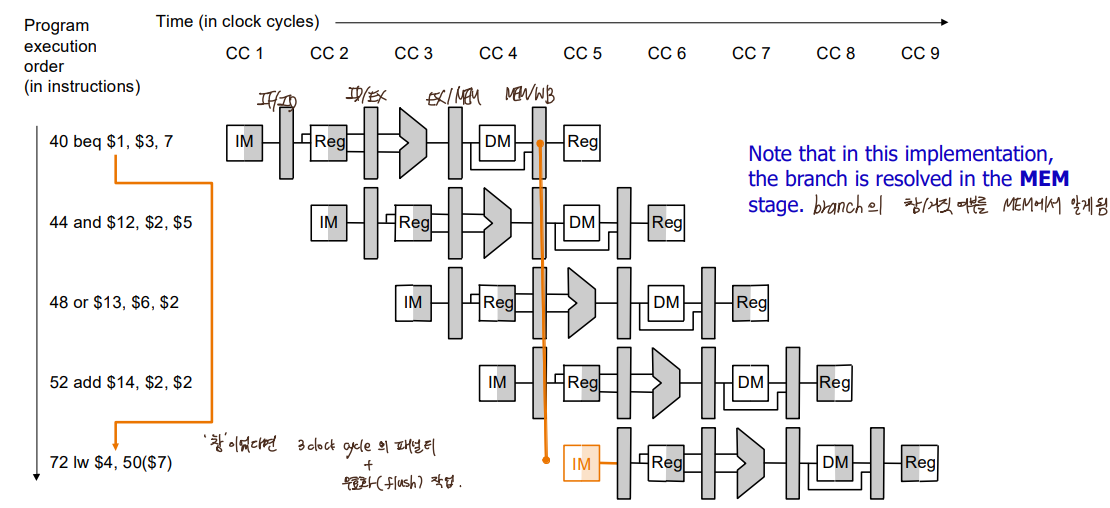

                   2 bubbles -> Add hardware in ID stage  -> 1 bubble (lec12 ③-1 참고)

패널티를 1cycle로 최소화, 거짓으로 예측, 참이었으면 flush

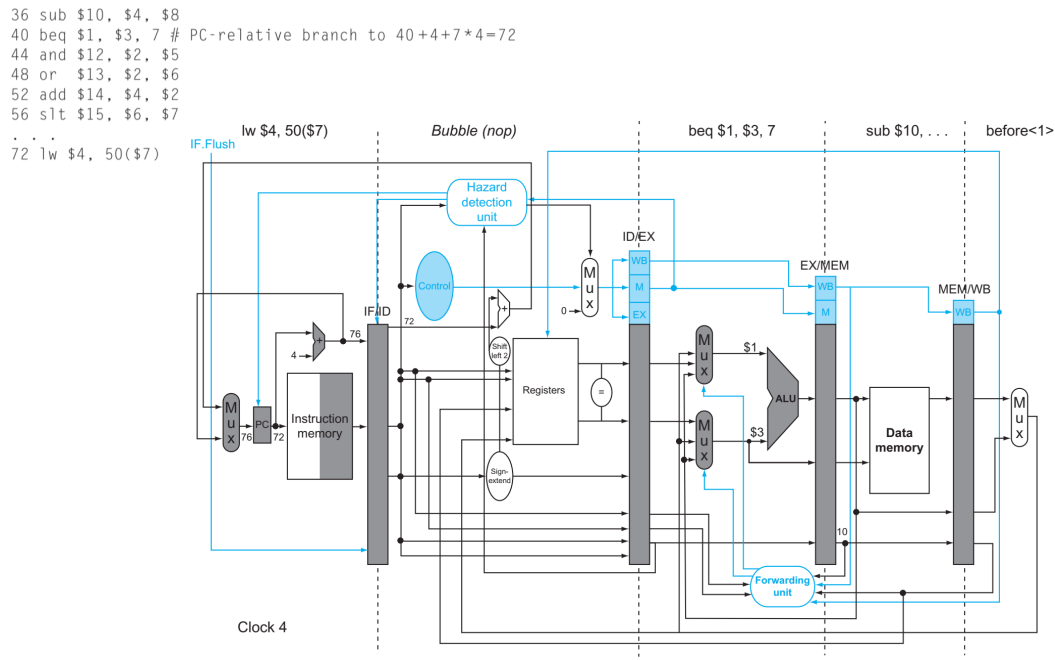

  ex) Alleviate Branch Hazards

flush 하고 branch해서 lw를 fetch







---





- Performance of Pipelined CPU
  CPU Time = # insts X CPI X clock cycle time (T) = # insts X CPI / f
  * CPI : AVG. clock cycles per inst (명령어 당 사이클 수)

  Ideally CPI = (5+1...+1)/n ≒ 1 (실제로는 hazard 때문에 stall하느라 CPI가 1보다 커짐)

ex1) hazard 없는 경우 (이상적)
      - 명령어 분포
         25% loads
         10% stores
         11% branches
         2% jumps
         52% R-type
    => Average CPI = (0.25) (1 CPI) + (0.10) (1 CPI) + (0.11) (1 CPI) + (0.02) (1 CPI) + (0.52) (1 CPI) = 1

ex2) hazard 있는 경우 (현실적)
      - 명령어 분포
         25% loads (40% of loads are used by next instruction)
         10% stores
         11% branches (25% of branches are mispredicted)
         2% jumps (All jumps flush next instruction)
                       : decode까지 가야 타겟주소 계산되고 거기로 무조건 분기해야함 -> 100% 패널티 있음.
         52% R-type
     Load/Branch CPI = 1 when no stalling, 2 when stalling. Thus
     CPIlw = 1 (0.6) + 2 (0.4) = 1.4
     CPIbeq = 1 (0.75) + 2 (0.25) = 1.25
     CPIjump = 2 (1) = 2
    => Average CPI = (0.25)(1.4) + (0.1)(1) + (0.11)(1.25) + (0.02)(2) + (0.52)(1) = 1.15





---
